TOPページ > 彩色工房ブログ
パイロキープが選ばれる
３つの理由製品概要・カタログ・資料製品概要・カタログ・資料製品概要・施工仕様・施工要領技術資料自分でお風呂の
塗装をしたい方へ落書きで困っている方へ
お風呂改修工事窓ガラスフィルム工事窓の紫外線対策屋根・屋上の遮熱窓の遮熱タイル外壁改修塗替えだから低コストタイルの剥落防止
施工事例ビル・マンション
不動産オーナー様へリペア業者様へ会社概要プライバシーポリシー特定商取引法表記利用規約ネットショップホームへ戻る
３つの理由製品概要・カタログ・資料製品概要・カタログ・資料製品概要・施工仕様・施工要領技術資料自分でお風呂の
塗装をしたい方へ落書きで困っている方へ
お風呂改修工事窓ガラスフィルム工事窓の紫外線対策屋根・屋上の遮熱窓の遮熱タイル外壁改修塗替えだから低コストタイルの剥落防止施工事例ビル・マンション不動産オーナー様へリペア業者様へ会社概要プライバシーポリシー特定商取引法表記利用規約ネットショップホームへ戻る
株式会社彩色工房
〒739-1732
広島市安佐北区落合南1丁目3-13 富田第一ビル104 TEL：082-847-3080 FAX：082-847-3080
広島市安佐北区落合南1丁目3-13 富田第一ビル104 TEL：082-847-3080 FAX：082-847-3080

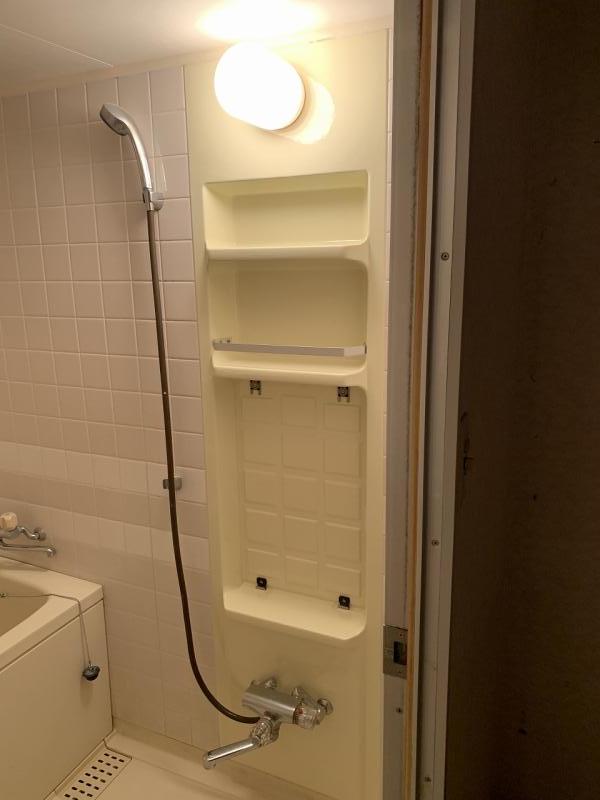

プラスチック素地チヂミトラブルの改修
2019/02/28 22:38:50 施工実績

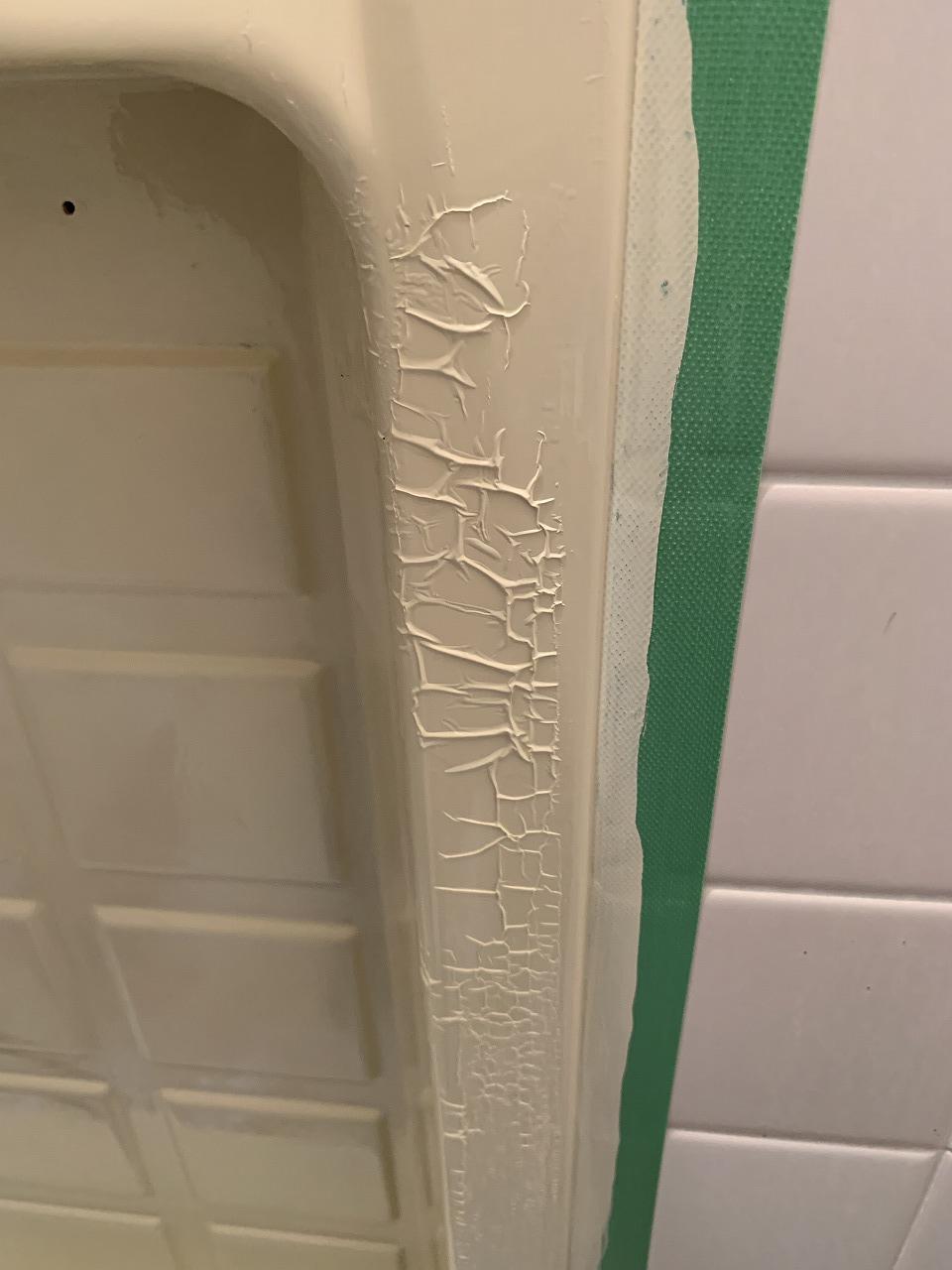

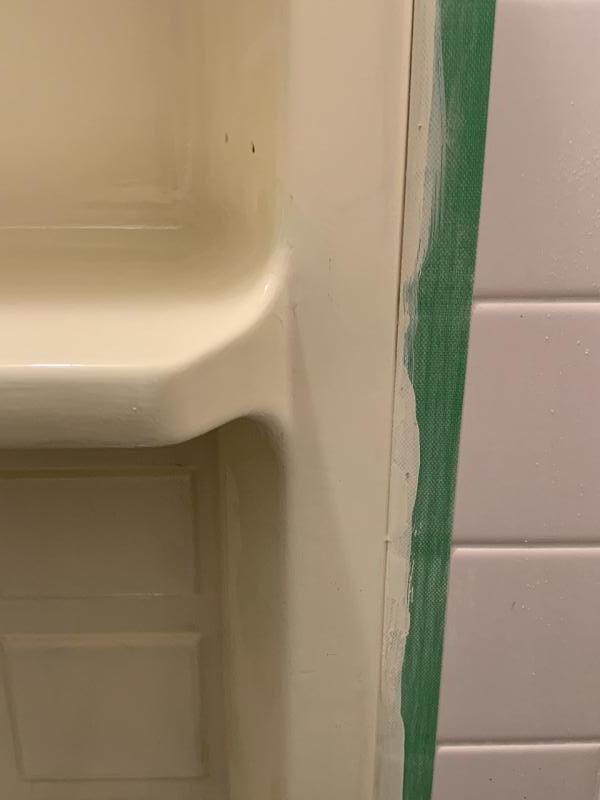

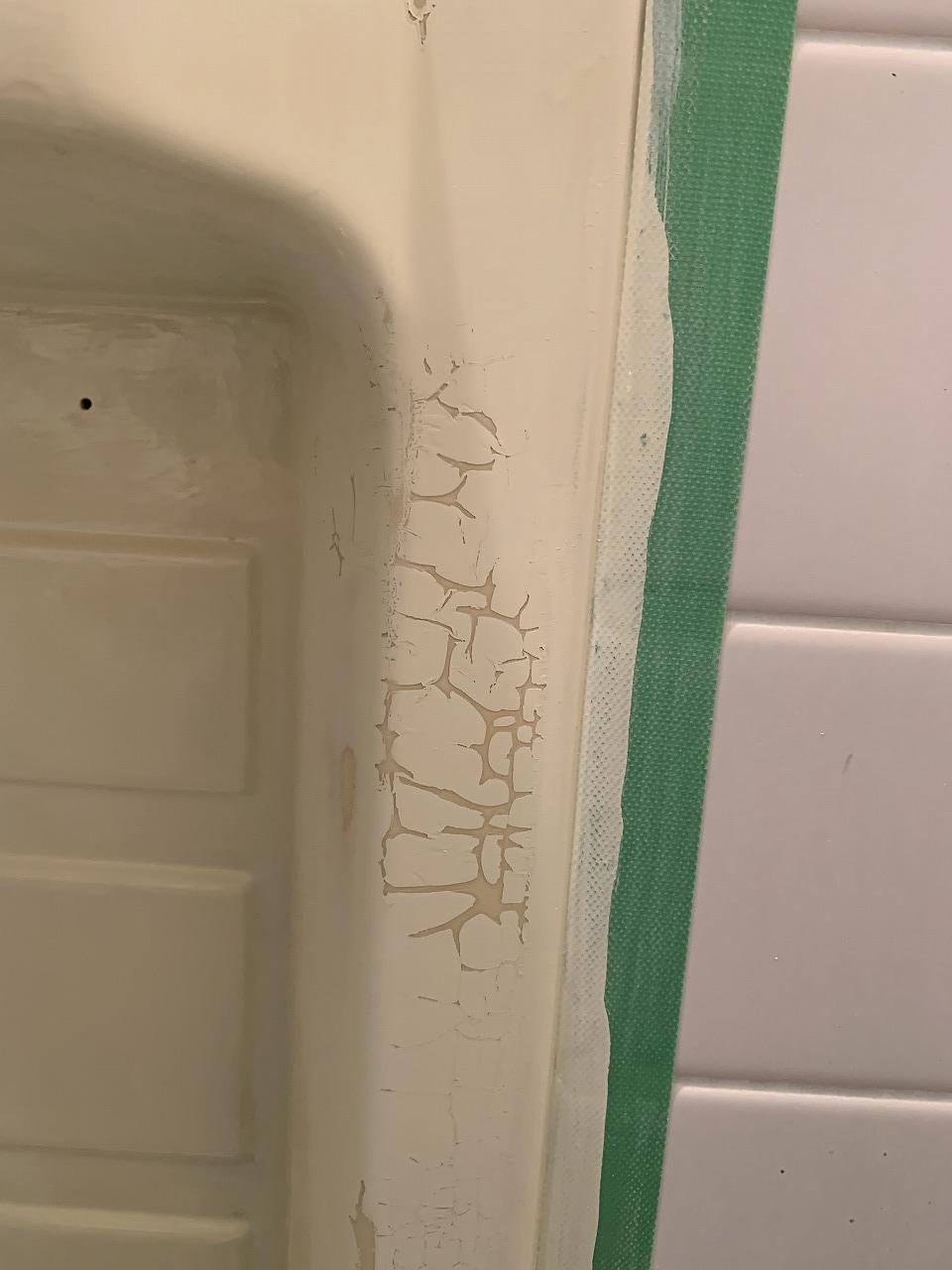

塗膜チヂミの改修
強溶剤系ウレタン塗装での出来事で失敗例です。
塗膜チヂミは２回目塗りをした時に発生します。
〇素地が溶剤に弱く溶ける。
〇油面やシリコンオイル残りがある。
〇素地がアルミ、ステンレス等大変密着の悪い素地への直接塗り。且つ１回目が薄塗り。
等の要因で発生します。発生してしまった場合は後始末に苦労します。

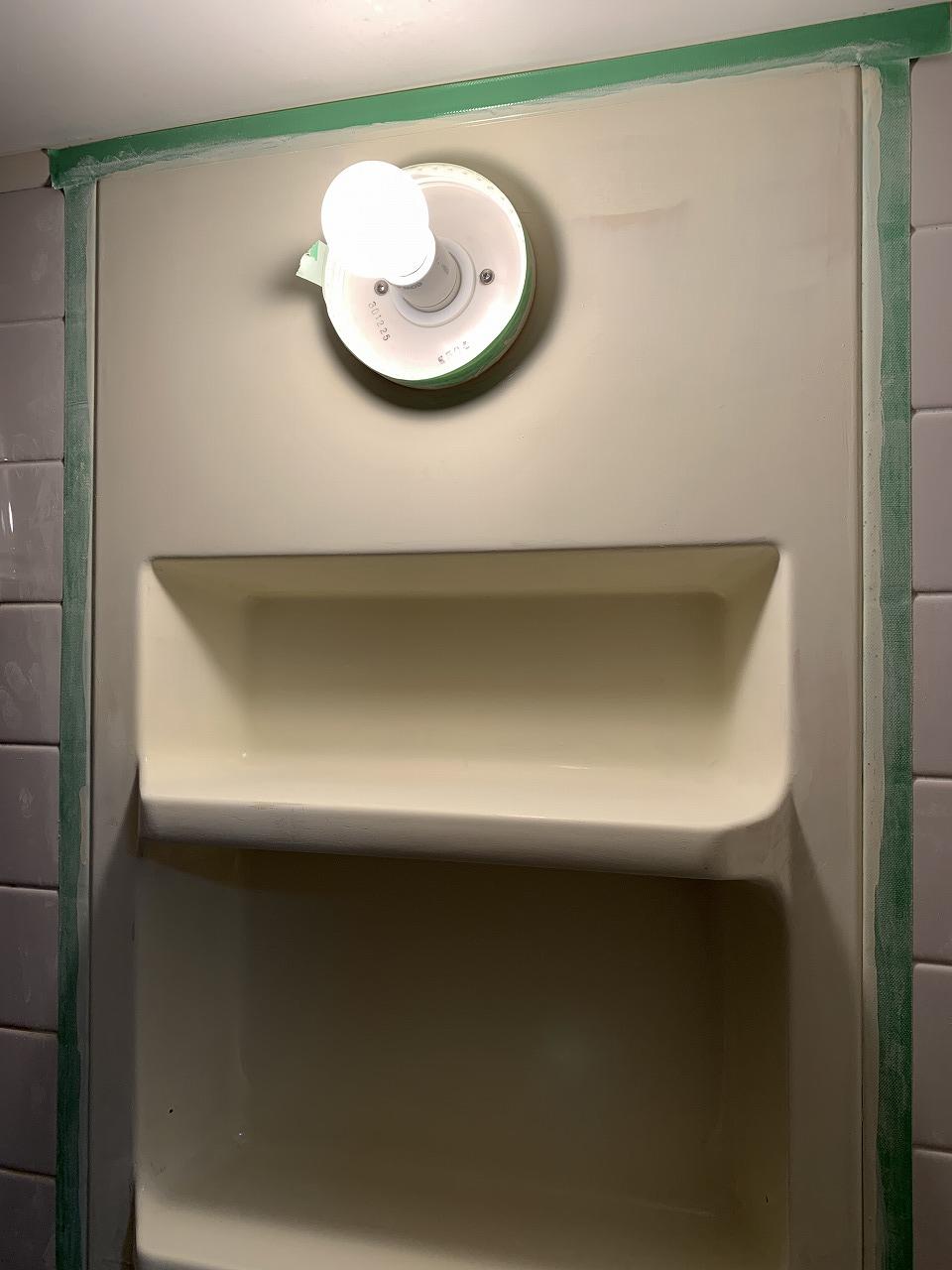

�．船促濾�分を研磨し、素地を出しました。
��塗料をチヂミの発生少ない低溶剤シリコン樹脂のパイロキープＴＳ２０００に
差し替え塗装する事にしました。
後始末が大変なので最初の仕様が大事と思い知らされた現場でした。
パイロキープの刷毛塗り作業性がもう少し簡単だと最高なのですが．．．
又、つやつやの塗料なので少々の粗も目立つので緊張作業でした。
プラスチックのチヂミトラブルとチヂミ再現テスト
2019/02/24 19:41:13 実験室
〇溶剤で表面が溶けるプラスチック素地に塗った場合。
（バスタブのＦＲＰポリエステル樹脂は耐溶剤性強いです）
〇脱脂清掃が不十分で油分やシリコンシーリングのシリコン分が素地に残っていた場合。
〇１回塗りの養生（乾燥）時間が短時間過ぎた場合等。
（遅乾性シリコンのパイロキープは今後確認します）
水周りには弱溶剤塗料、水性塗料はＮＧなので今後仕様検討します。
一般にはリフティング防止プライマー仕様ですが相性確認致します。
目立たない部分で溶剤拭きテストしてみて即座に表面がべたつく場合はＮＧです。
バスピュアコートのチヂミ再現テスト
浴室や水周りでは塗装の機会も多く難接着の部類の素地ですので
今回はこの素地を使用してバスピュアコートのチヂミの発生確認を致しました。

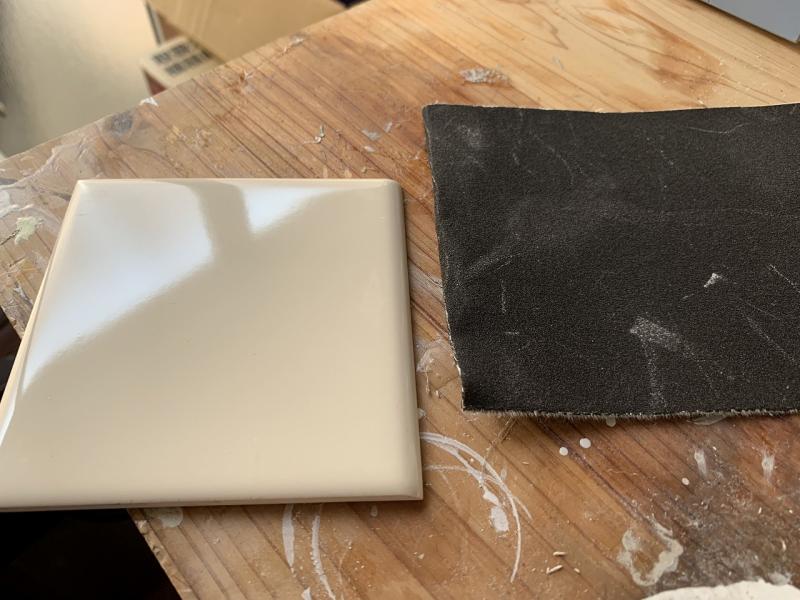

写真は通常仕様（粗目のジスクペーパー使用）で軽目に目粗しをしました。
次にシンナーによる脱脂清掃を十分にしました。

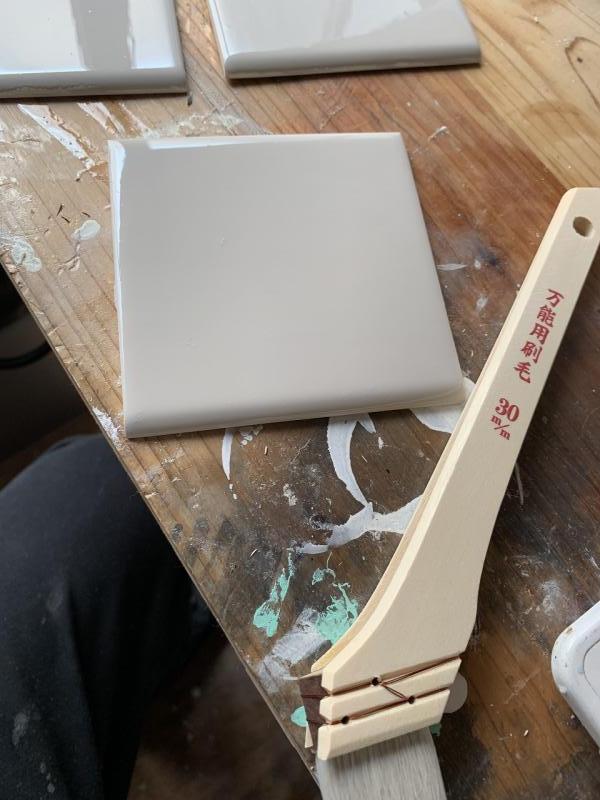

チヂミ確認なのでホームセンターの１５０円の溶剤刷毛使用です。
特に天然刷毛は埃噛みが多いので使用の際は事前に十分なシンナー洗浄が必要です。

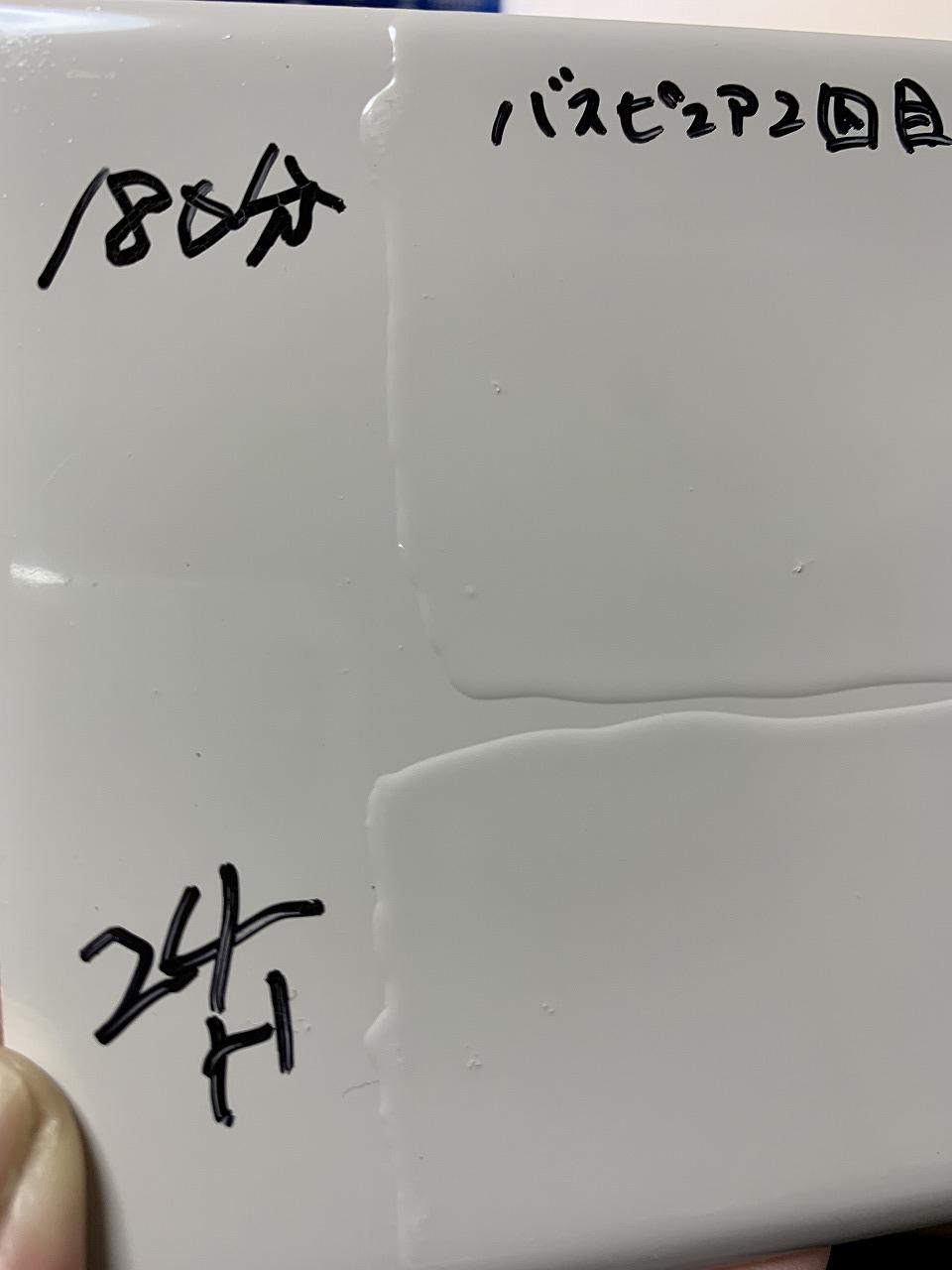

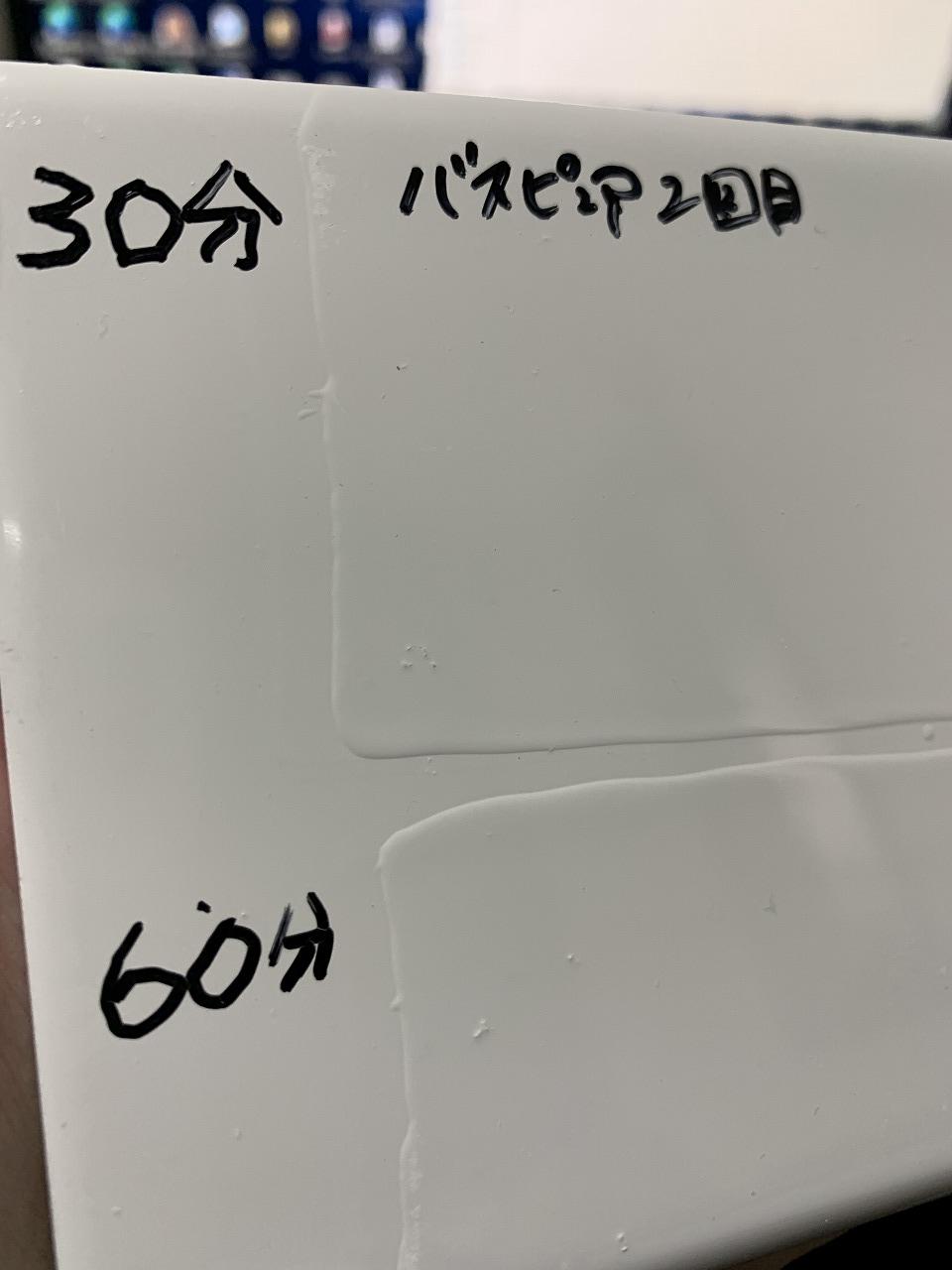

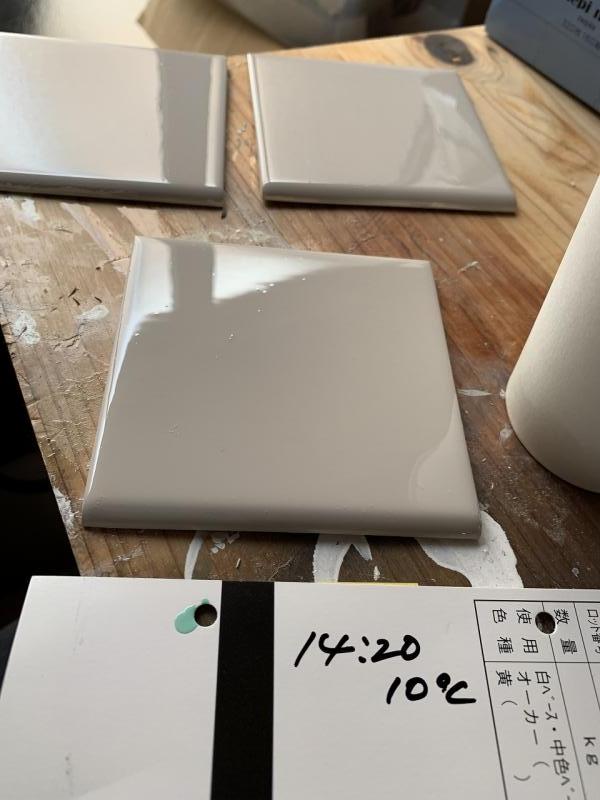

２回目の塗布を３０分後、６０分後の未硬化時間で行いましたが今回はチヂミの発生や不具合はありませんでした。
今回のテストでは不具合は発生しませんでしたが、まだ半硬化にも満たずペーパーも当てられない短時間ですので物性強度も心配です。よって２回目の短時間塗りは基本ＮＧです。

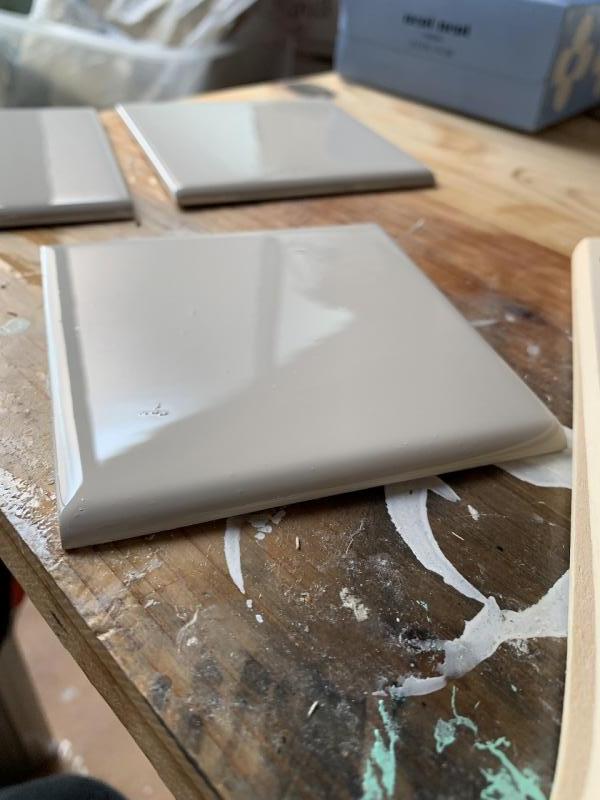

チヂミの発生はありません。
バスピュアコートの場合、弊社では２回目の塗布は基本翌日塗布を推奨させて頂いております。
（タイル、陶器への付着強度に付きましては前回のテストで◎合格でした）
今回は塗装不安の多いタイルに塗布し２回目塗布でのチヂミを確認しましたが、想定した発生はありませんでした。
バスピュアコート、パイロキープ耐熱水テスト1ヶ月間スタート
2019/02/21 01:07:20 実験室

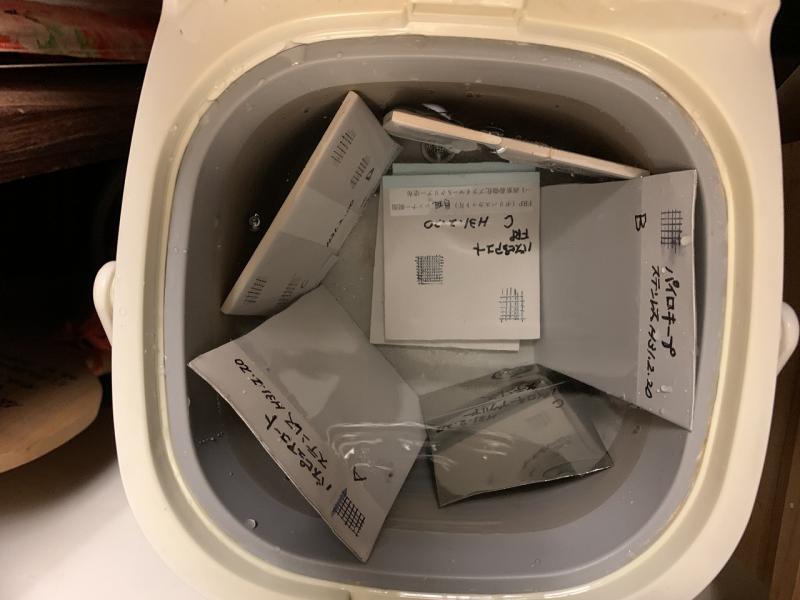

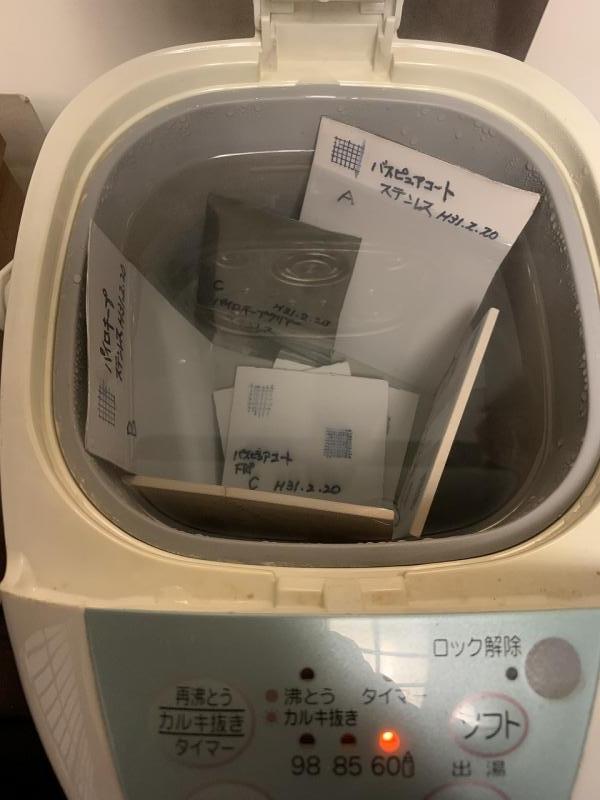

バスピュアコート、パイロキープ耐熱水テスト1ヶ月間スタート
�．好謄鵐譽港巴�
�▲織ぅ訌巴�
��ポリエステル（FRP)素地

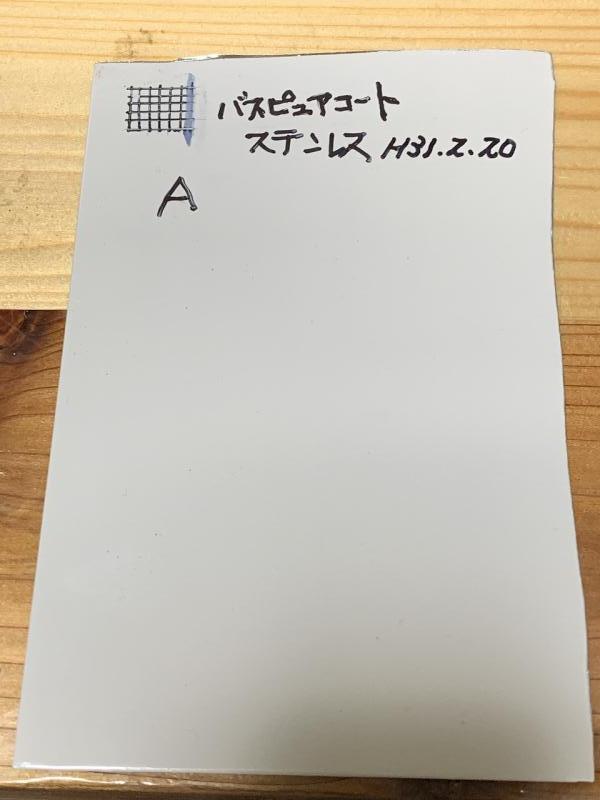

A：ステンレス素地目粗し→ステンレスベースコートGX→バスピュアコート
B：ステンレス素地目粗し→ステンレスベースコートGX→パイロキープ
C：ステンレス素地目粗し無し→1液密着強化プライマー→パイロキープクリアー

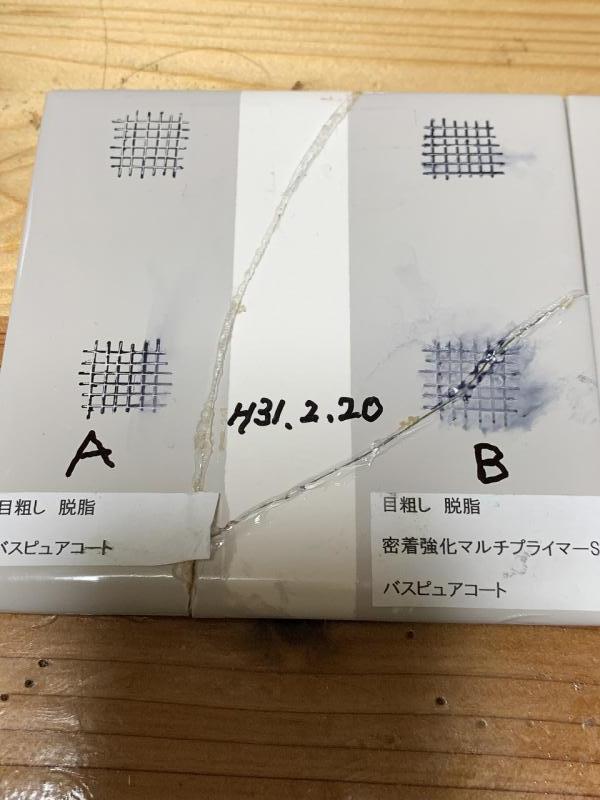

A：タイル素地目粗し→バスピュアコート
B：タイル素地目粗し→1液密着強化プライマー→バスピュアコート
タイルを割ってしましまいました。接着してからの熱水浸漬なので再割れ懸念有り。

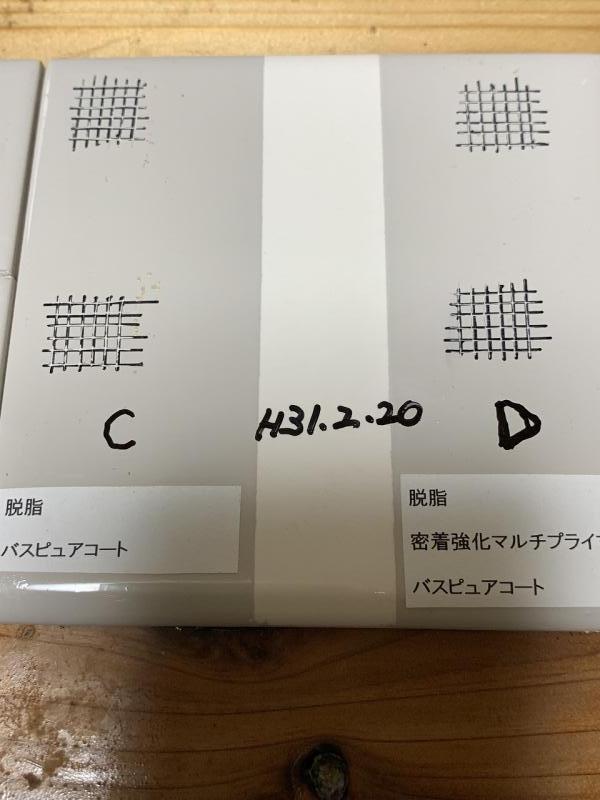

C：タイル素地目粗し無し→バスピュアコート
D：タイル素地目粗し無し→1液密着強化プライマー→バスピュアコート

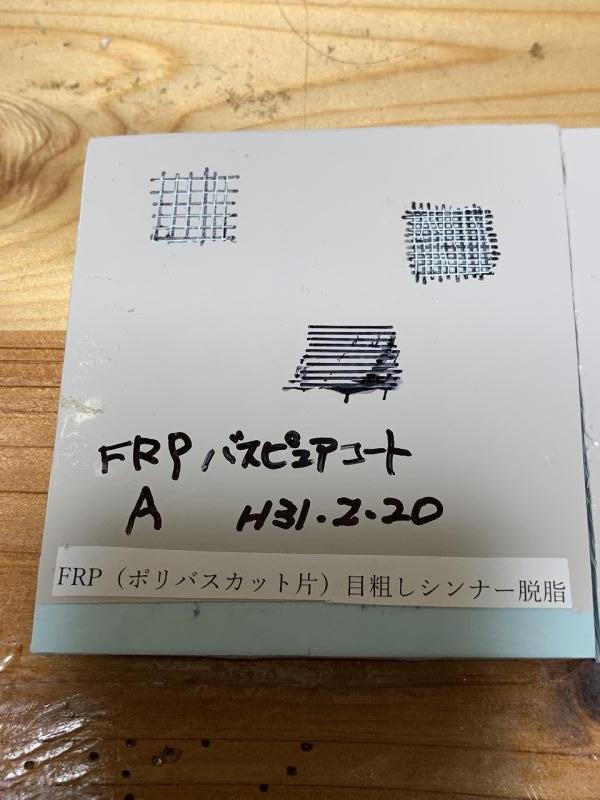

A：ポリエステル（FRP)素地目粗し→バスピュアコート

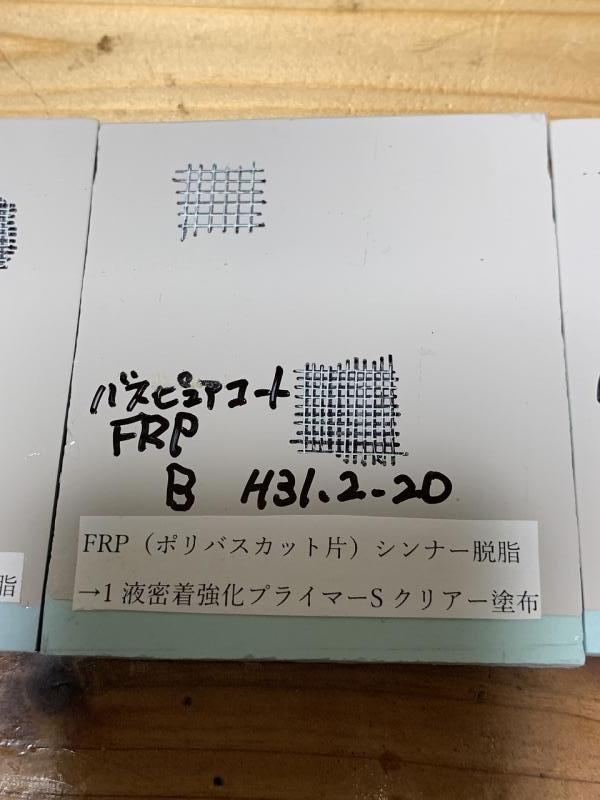

B：ポリエステル（FRP)素地目粗し無し→1液密着強化プライマー→バスピュアコート

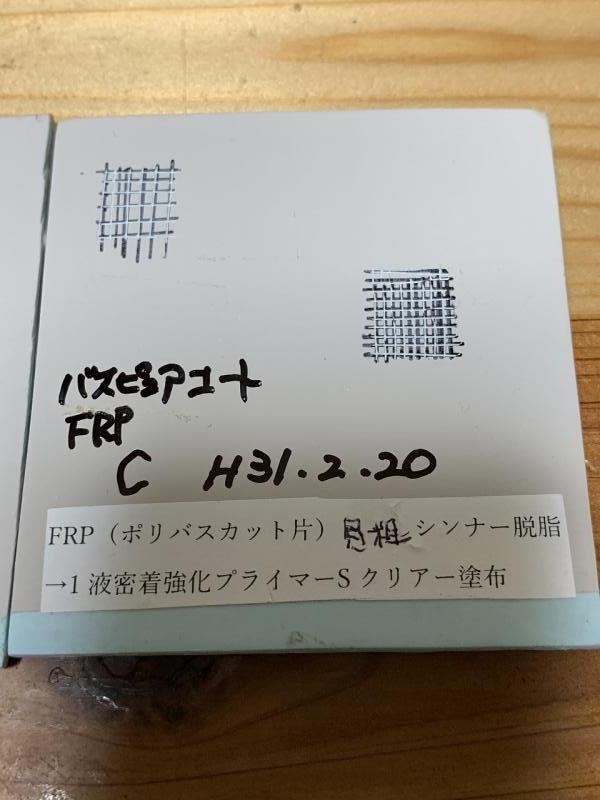

C：ポリエステル（FRP)素地目粗し→1液密着強化プライマー→バスピュアコート
1週間、2週間で中間報告いたします。
ステンレスバス仕様／付着テスト／ 結果
2019/02/18 23:15:58 実験室
ステンレスバス仕様／付着テスト結果
ステンレス素地は熱変化による膨張収縮を繰り返しタワム素材の為塗装難易度は高いです。十分な目粗し（足付け）研磨の前処理とステンレス対応の強接着のプライマーが必要となります。
�仝λ瓣�脱脂清掃→ステンレスベースコートJW白→パイロキープＴＳ2000グレー
��研磨→脱脂清掃→ステンレスベースコートJW白→バスピュアコートグレー淡
�Ｃ�脂清掃→1液密着強化プライマークリアー→パイロキープＴＳ2000クリアー
上記の３種の工程をプライマー４８時間養生。上塗りを２４時間養生にてテスト。
の付着テストを行いました。

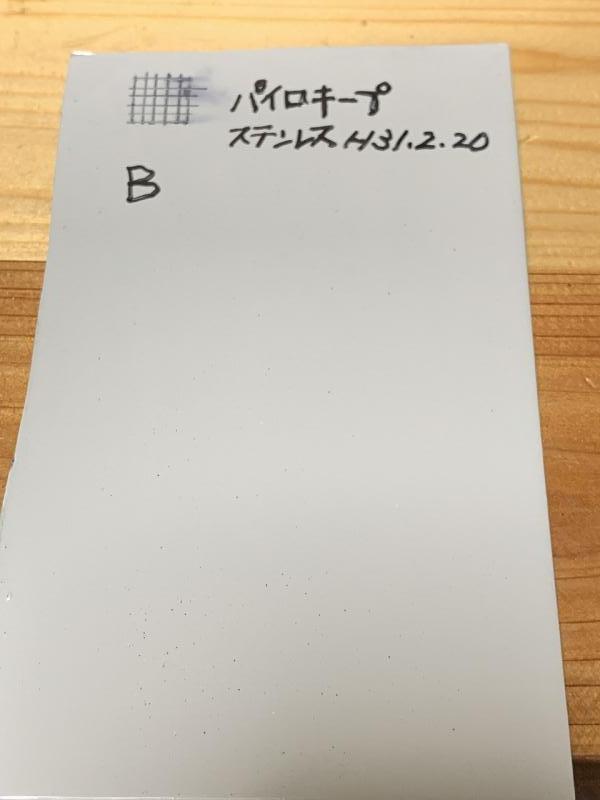

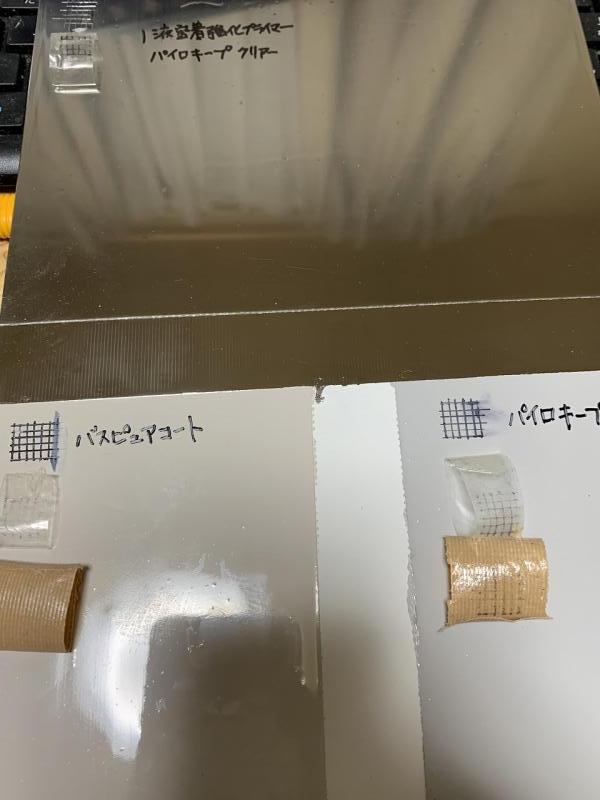

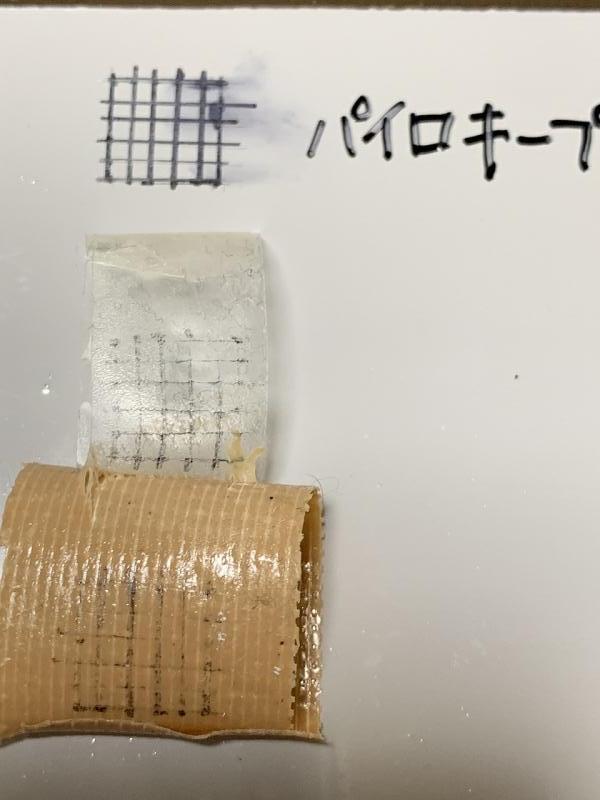

碁盤目付着性試験方法では、JIS K5400にのっとり試験を行ないました。今回の膜厚が50μm以上ですので2mm間隔のCCJ-2が適合します。
規定のセロハンテープ剥離試験では25/25で合格◎でした。
念のためより強力な接着力のガムテープ使用でも25/25で合格◎でした。
よって�，了斗佑任鷲嫦紊防坩造呂△蠅泙擦鵝�

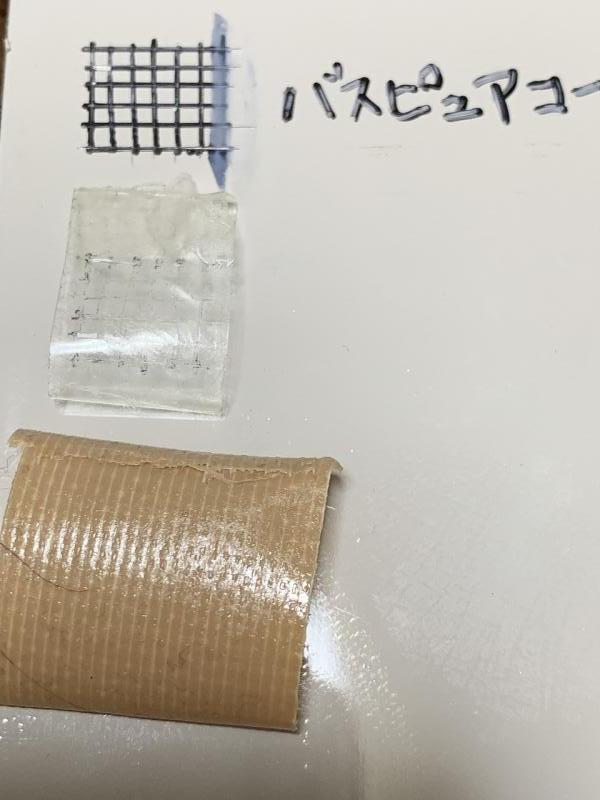

もパイロキープ同様の試験方法で付着テストを行いました。
規定のセロハンテープ剥離試験では25/25で合格◎でした。
念のためより強力な接着力のガムテープ使用でも25/25で合格◎でした。
よって�△了斗佑皚‘瑛諭�付着に不安はありませんでした。

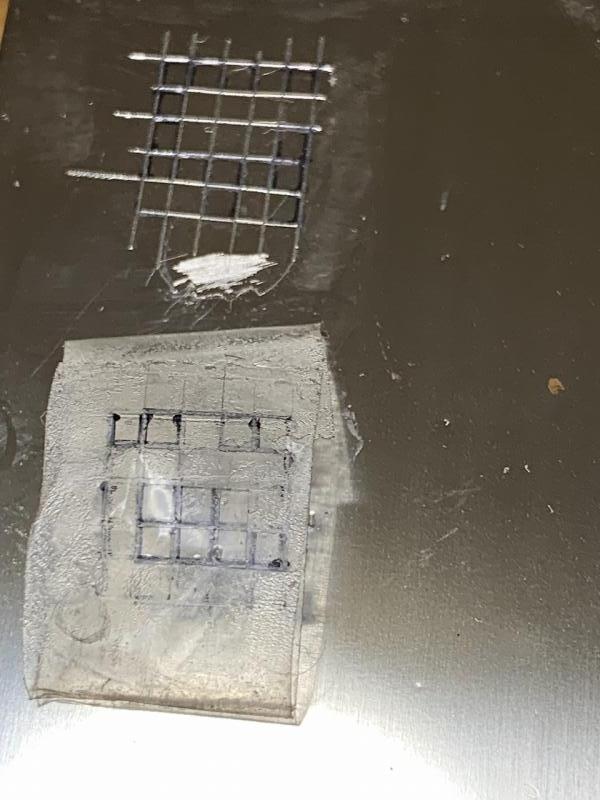

も同様の試験方法で付着テストを行いました。
規定のセロハンテープ剥離試験では12/25で不合格です。
セロハンテープ剥離でＮＧの為、ガムテープ剥離は行っておりません。
この仕様ではステンレスの素地を生かす事を目標に目粗し無し→クリアープライマー
→クリアートップの工程としましたが、残念ながら目粗し無しの付着は厳しい事が実証されました。より強力な接着力を持ち変色をしないクリアープライマーはかなりハードルは高いですが、必要性はありますので今後も探してまいります。
次は耐熱水テスト（６０℃熱水１ヶ月の浸漬）に移ります。
ステンレス仕様／付着テスト／耐熱水テスト 塗板作成
2019/02/17 22:58:09 実験室

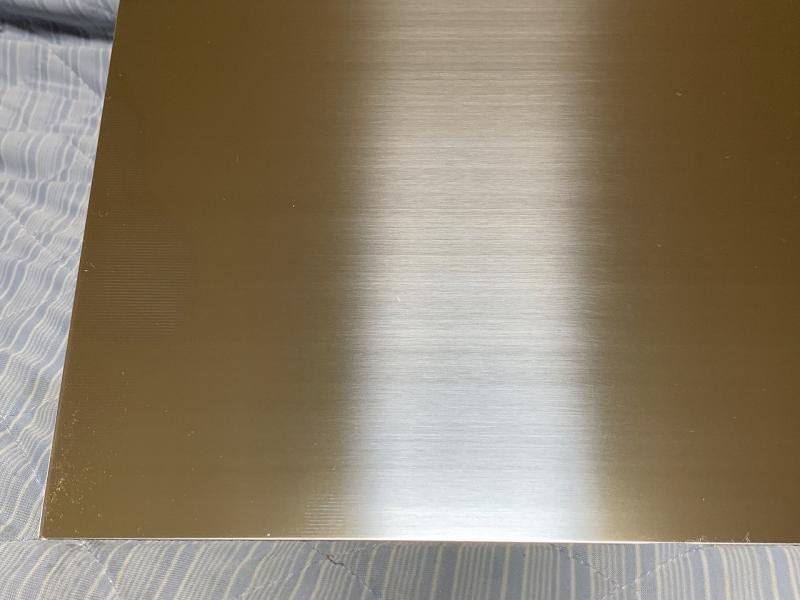

ステンレス仕様／試験板作成過程
ステンレス素地は熱変化による膨張収縮を繰り返しタワム素材の為塗装難易度は高いです。十分な目粗し（足付け）研磨の前処理とステンレス対応の強接着のプライマーが必要となります。

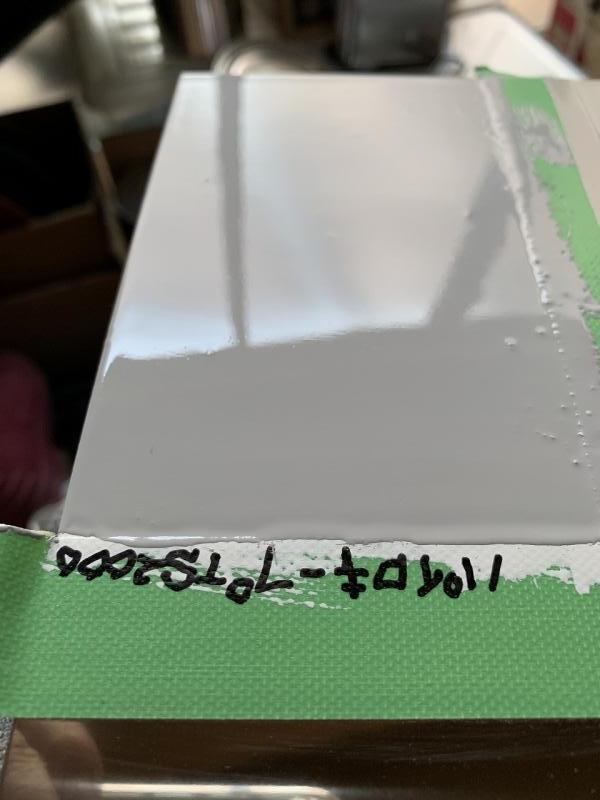

�仝λ瓣�脱脂清掃→ステンレスベースコートＧＸ白→パイロキープＴＳ2000グレー
��研磨→脱脂清掃→ステンレスベースコートＧＸ白→バスピュアコートグレー淡
�Ｃ�脂清掃→1液密着強化プライマークリアー→パイロキープＴＳ2000クリアー
上記の3種の仕様テストを行います。
ステンレスバス塗装では研磨が一番重要な前処理です。
希釈はベースコート専用シンナー10％希釈です。
寒冷期ですのでベースコートは24時間の養生時間が必要です。
よって上塗りは翌日の塗装とします。
※上塗りは基本翌日塗装推奨です。

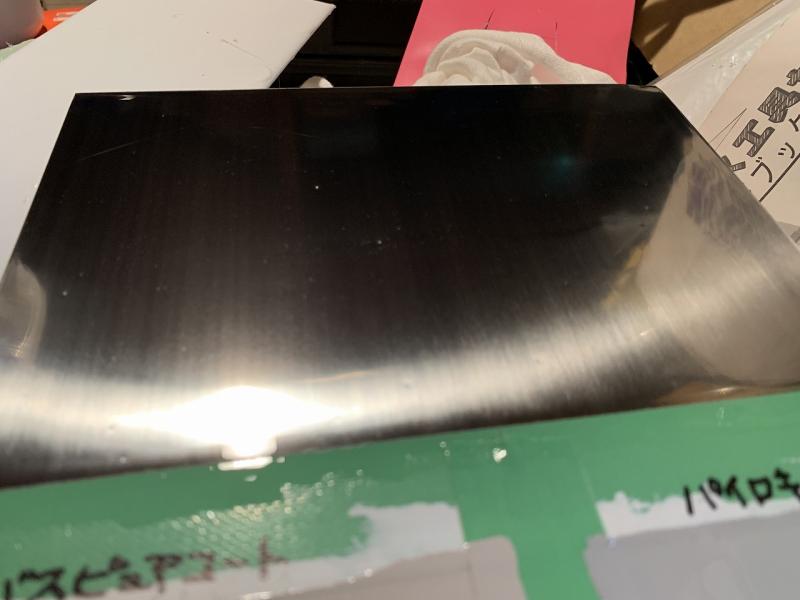

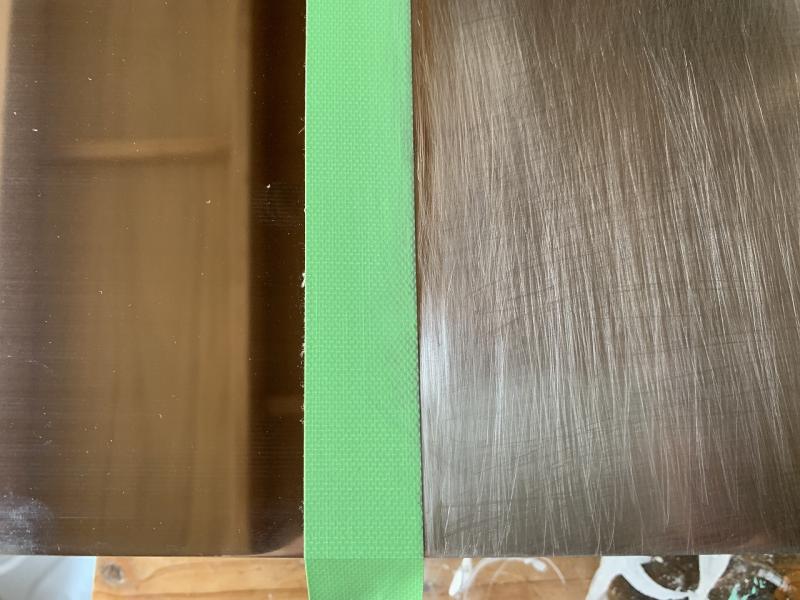

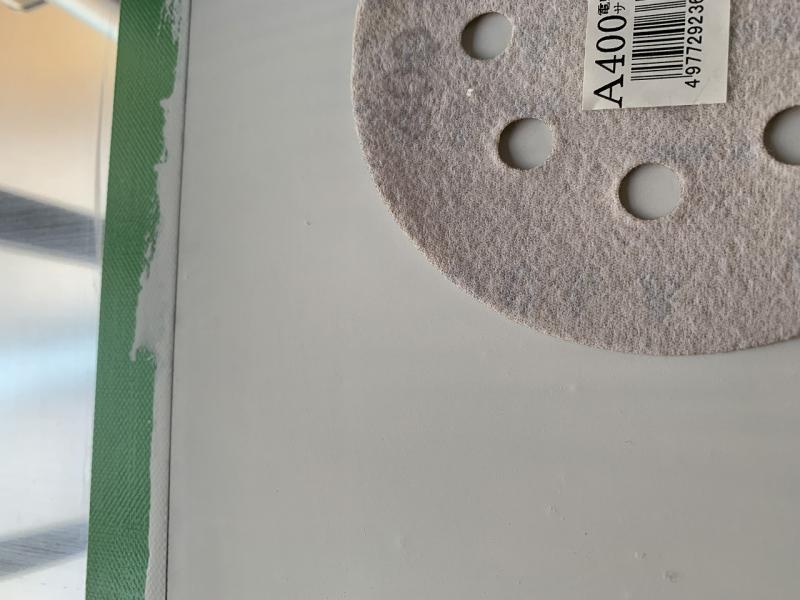

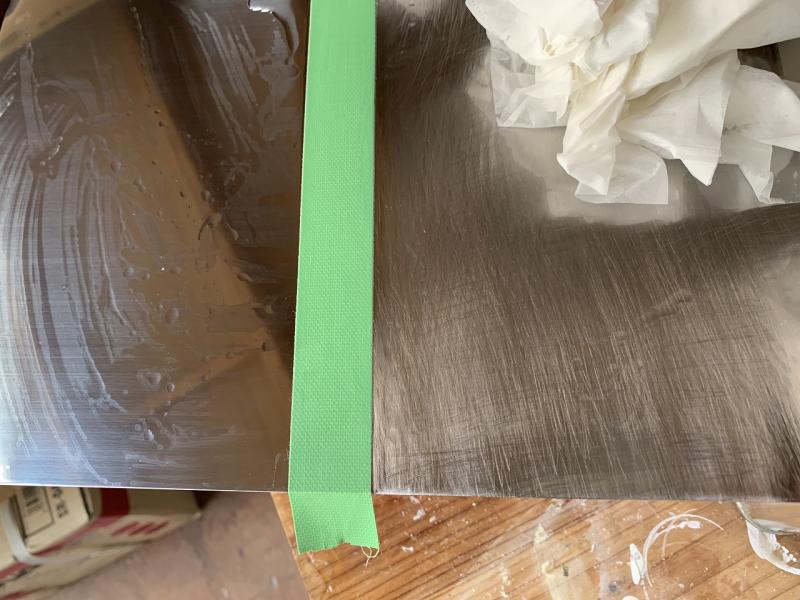

今回は♯400番ジスクで研磨しています。

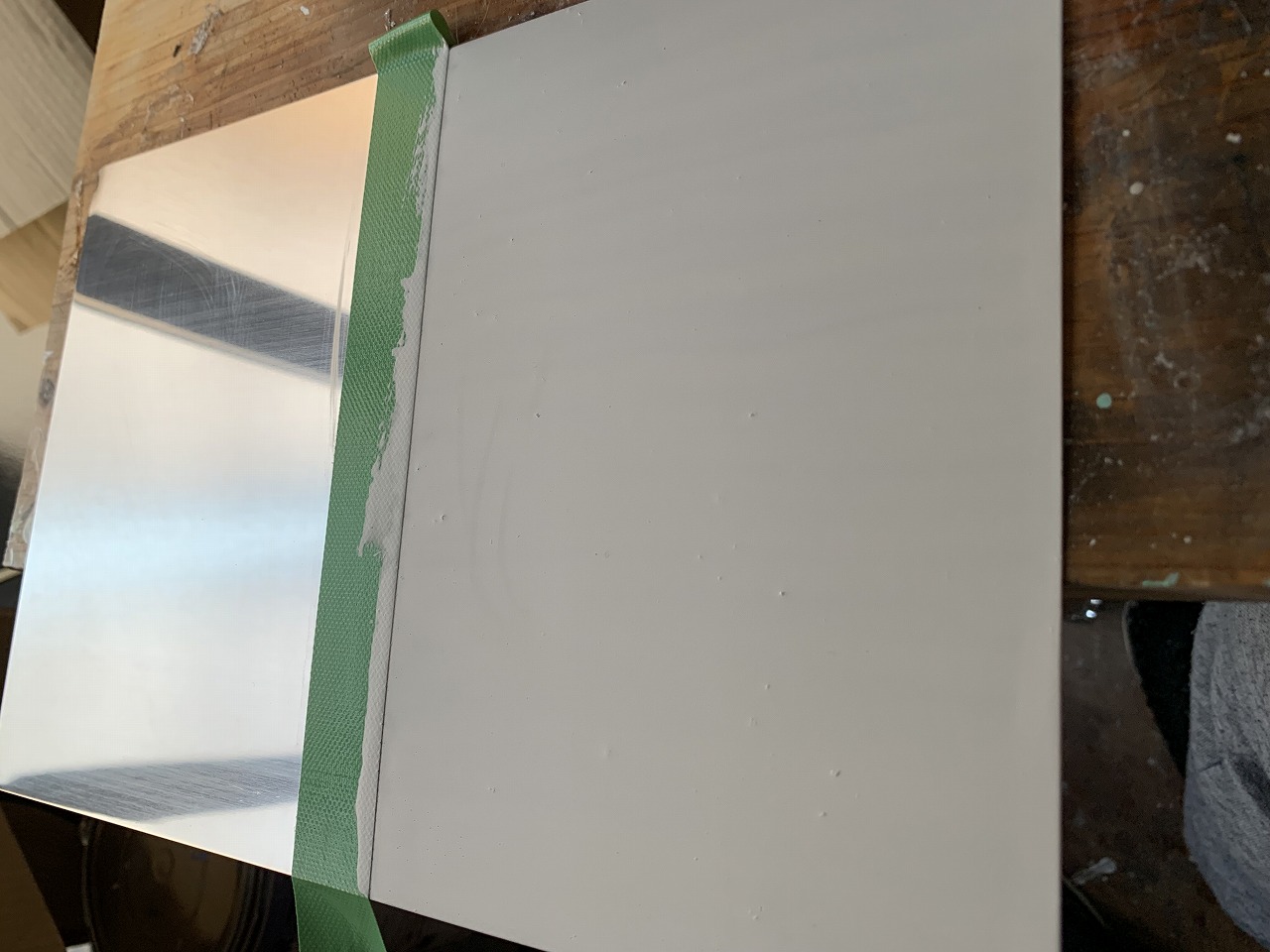

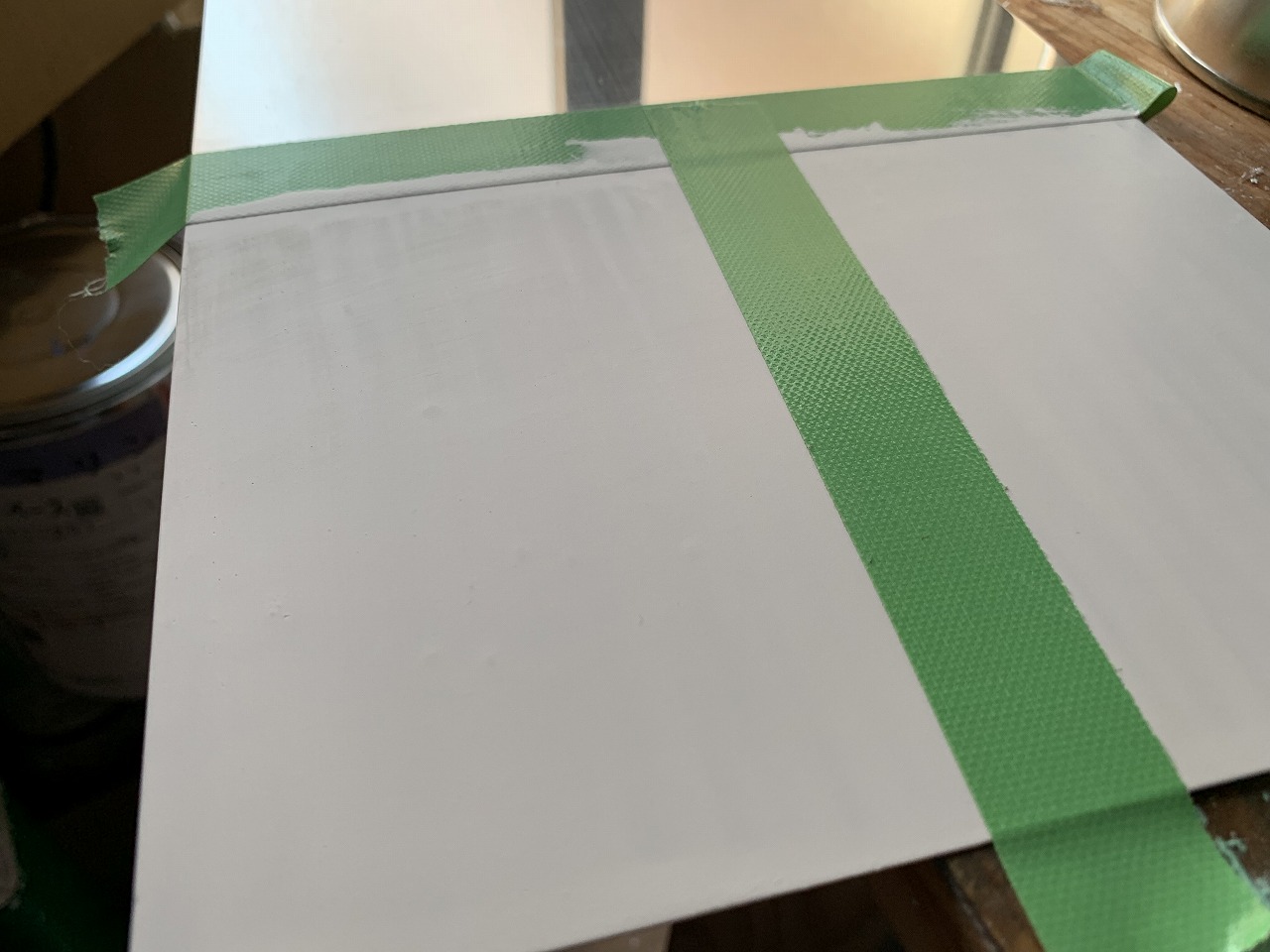

研磨→清掃。

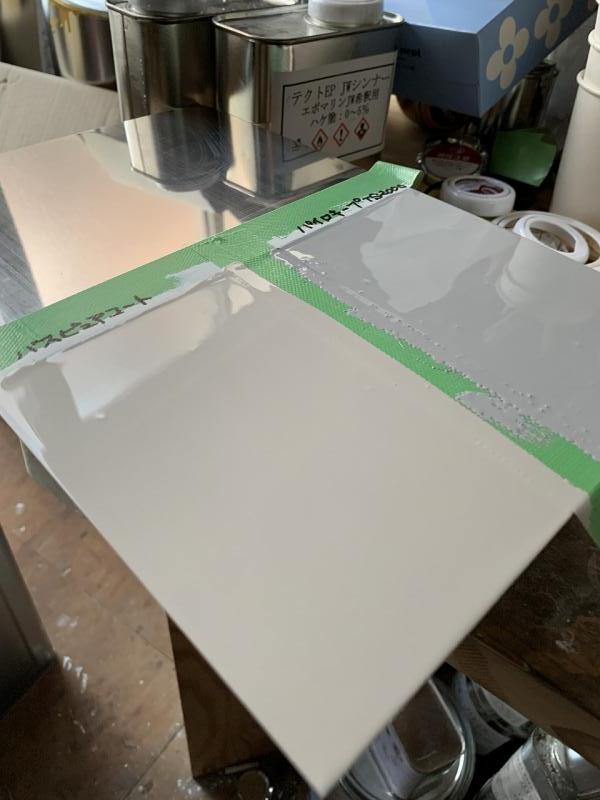

�∈限Δ縫丱好團絅▲魁璽肇哀譟蔀�

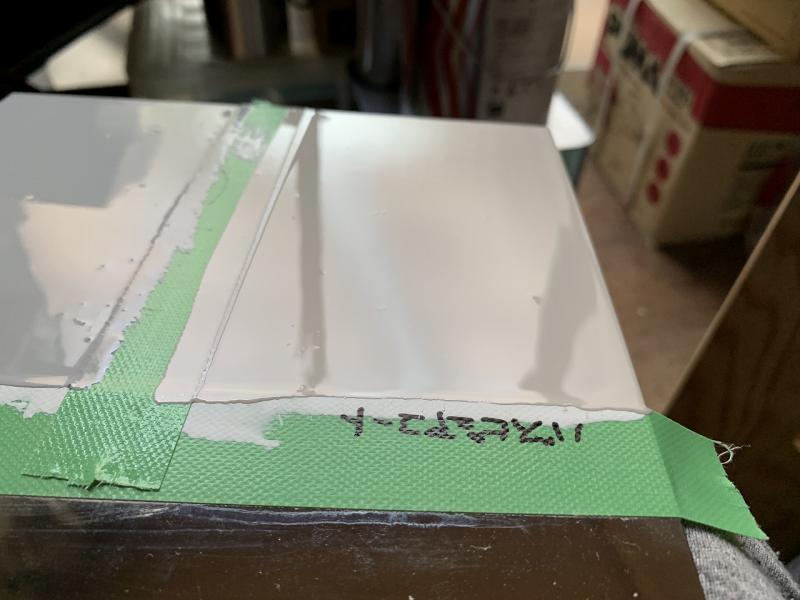

を上塗りしました。

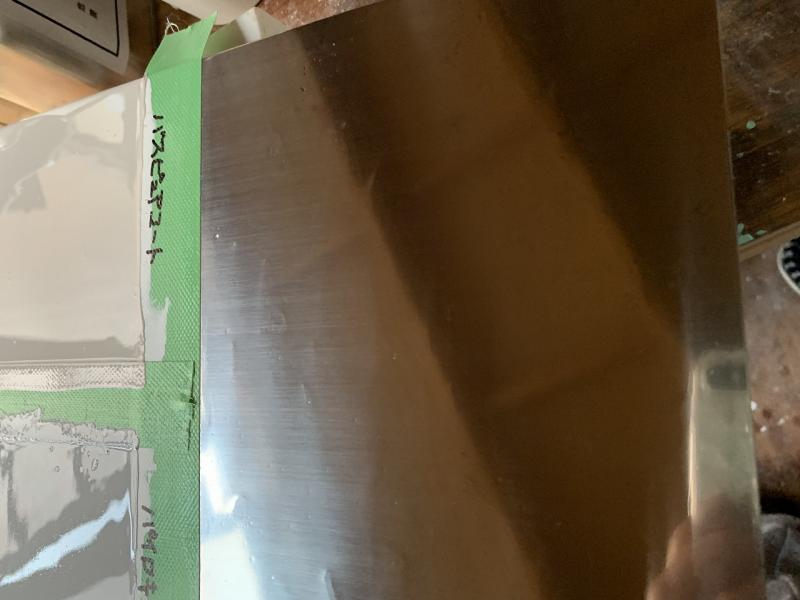

クリアー塗装の為目粗しが出来ません。密着性、耐久性に不安はありますが、
よりベターな仕様を選び

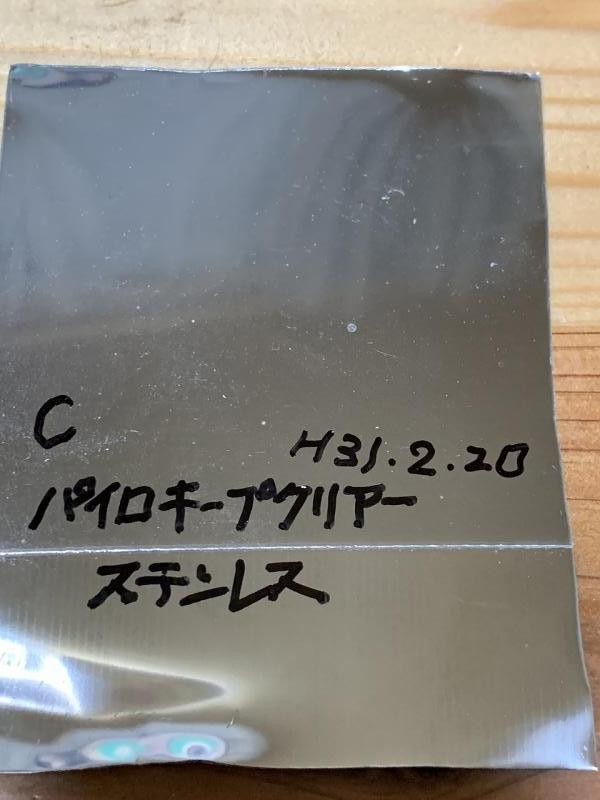

脱脂→1液密着強化プライマークリアー（ステンレス用途）→パイロキープＴＳ2000クリアーで密着確認、耐熱水経時テストを行います。
2日間の養生期間を空け上記�´↓�の密着確認と長期間の耐熱水浸漬試験をスタートします。

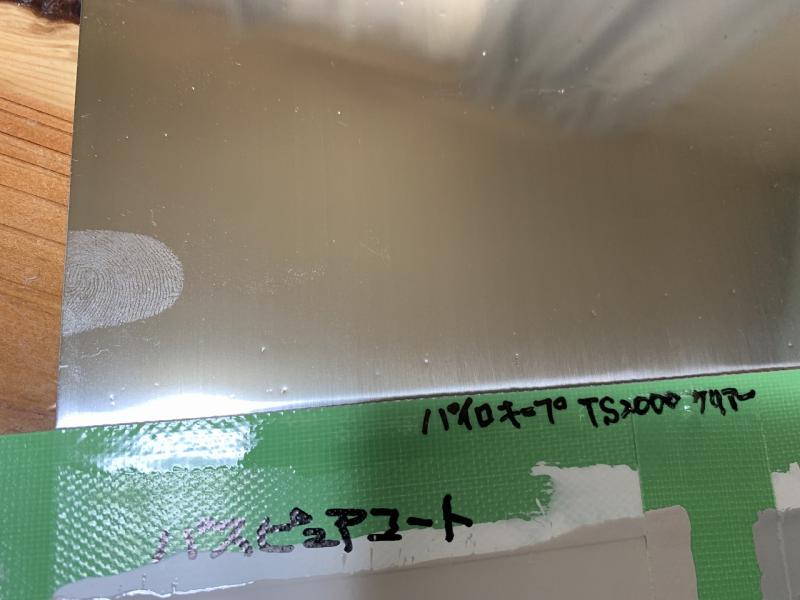

パイロキープTS2000クリアー（硬化促進剤2％添加）12時間後の状況です。
指触乾燥は完了していますが、まだ指紋が付く半硬化の状態です。
指紋が付かなくなる状態が硬化の目安です。
塗料の硬化は、指触乾燥→半硬化→硬化（実用硬化）→完全硬化となります。
一般に塗料の完全硬化は23℃で48時間〜72時間です。
クリアーは樹脂ピュア―の為カラー塗料に較べ乾燥硬化は遅い傾向です。
※上に乗る場合等は十分な硬化確認が必要です。
※浴槽使用では基本、中1日間空けて使用願います。
今回付いた指紋はウエスでの軽研磨で取れています。

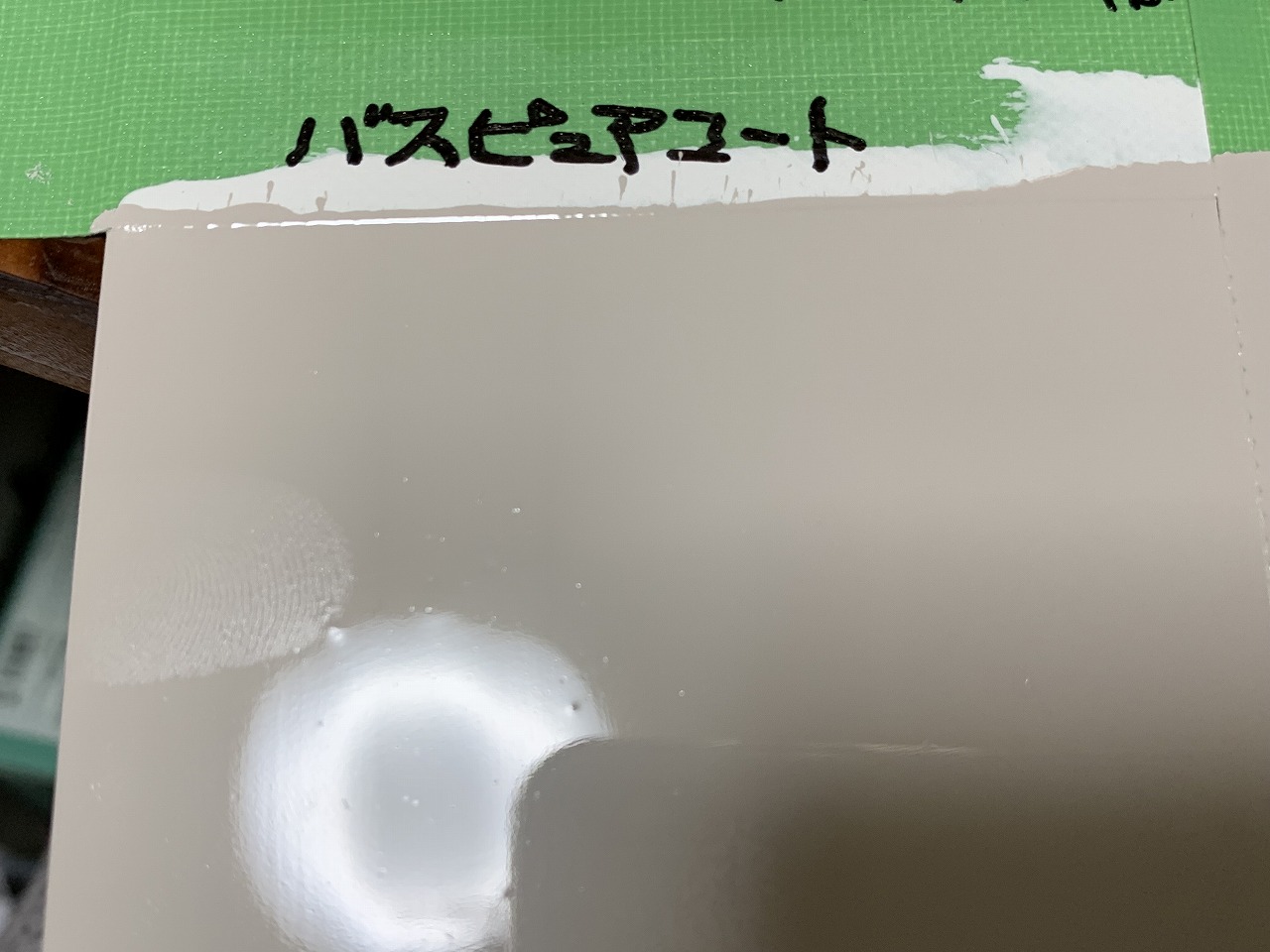

バスピュアコート（硬化促進剤添加無し）18時間後の状況です。
クリアー同様指触乾燥は完了していますが、まだ指紋が付く半硬化の状態です。
バスピュアコートは指触乾燥が早い為（低温時でも30分以内）埃等の付着がし難く作業性は良いので一般に硬化促進剤は使用しません。
（例外的に特に工期を急ぐ場合は硬化促進剤を2％程度添加する場合もあります）
※浴槽使用では基本、中1日間空けて使用願います。
| << | 2019年02月 | >> |
|---|
| Mon | Tue | Web | Thu | Fri | Sat | Sun |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | ||||
| 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 25 | 26 | 27 | 28 |
- ヘアークラック、表層クラックのあるポリバス改修
- 塗膜剥がれタッチアップ補修
- ホーローバスの錆止め処理
- ホーローバス錆 錆止め材検証
- ぷるごんチャンネルさんのYouTube動画！！（浴槽ローラー塗り）
- パイロキープ 消泡
- 錆再発のホーローバス部分補修
- クラック補修
- FRP亀裂のライニング
- ステンレス浴槽施工
- 入浴剤による不具合
- 床面の防滑塗装（ノンスリップ）
- クリアー塗装によるブツ肌改修
- ホーローバス想定ローラー塗り（ベースコート〜バスピュアコート）
- 40年物、鋳物ホーローバス請負い改修
- 彩色工房ブログ
- アクアスタイルブログ
RSS 2.0Copyrights 2013-2024 パイロキー プ特約代理店＆全国販売の株式会社 彩色工房
